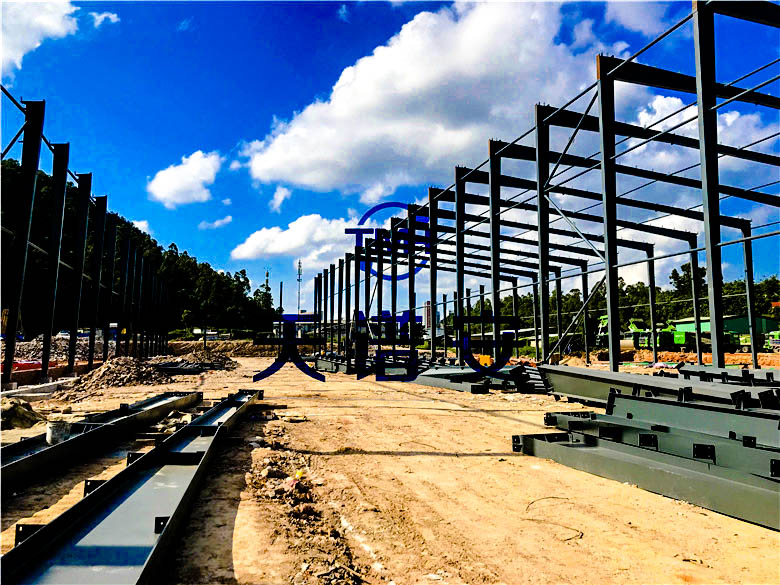

工程支撐結構框架柱主要包括框架柱和柱樁兩部分，上部框架柱是鋼構件，下部框架樁是型鋼混凝土柱鉆孔灌注樁的基礎。下部灌注樁直徑800mm，主筋HRB40022φ28，螺旋箍筋HPB300φ12@100，加強箍筋16@2000，樁身混凝土強度等級C30，有效樁長30m。460X460框架柱錨定鉆孔灌注樁的有效長度為3m。

二、是立柱樁格結構。

工程格構柱長度約為11-14m，使用的角鋼、鋼板為Q235B鋼，采用430×300×12裝飾板。詳細的設計參數見格柱詳細圖表，其中插入鉆孔樁的部分為3.0m。裝飾板的中心間隔為450mm。

三、格構柱的制作。

(1)主要材料要求：

①角鋼:4L160X14，Q235B鋼。

②鋼板:本工程采用430×300×12裝飾板，現場采用氧切片會引起裝飾板的角度翹曲、凹凸，影響裝飾板和角鋼的焊接質量。因此，鋼板入場前，根據圖紙的設計尺寸和數量，要求鋼板廠家用機械切片，保證裝飾板的角度平整。

(2)為了確保構造柱的尺寸正確，焊接充分，角鋼和裝飾板的定位正確。首先根據構造柱的加工長度，在最初的尾部和中間鋪設墊子，墊子表面的水平偏差在2mm以下，將2根角鋼放置在墊子上，根據設計要求的尺寸進行調整，用100*100方形混凝土墊子和鐵楔初步控制平整度，用水平尺和卷子進行微調固定。

(3)用電弧焊將中間部分的裝飾板點焊到角鋼上，開始固定作用，用手動緊固器控制構造柱兩端角鋼的連接尺寸和方正度(偏差在±1°以內)，通過首、中、尾三個裝飾板的電焊確保半邊構造柱尺寸的正確性。

(4)三塊裝飾板點焊固定后，開始點焊半邊格構柱的剩馀裝飾板。為了避免焊接過程中鋼結構受熱引起的變形，固定的結構柱需要用工具和手動緊固器固定。邊焊邊用鋼尺和扳手校正調整平坦度和尺寸，確保裝飾板與角鋼緊密連接，無間隙，連接位置準確，防止偏移和翹曲。

(5)重復上述要求，制作另一半的構件后，將兩側的構造柱側向組裝，利用夾具、緊固器、鋼尺、扳手按上述要求控制構造柱的整體平坦度(偏差±2mm以內)、整體平坦度(偏差±5mm以內)、整體設計尺寸(偏差±5mm)和斷面方正度(偏差±1°以內)。

(6)兩半格構柱的位置調整正確后，同樣用點焊將剩馀兩面的裝飾板和角鋼用CO2氣體焊接固定。固定過程中應隨時測量調整柱體尺寸，確保結構柱尺寸正確。

(7)全焊:為確保全焊過程中鋼材受熱產生應力，綴板偏移影響焊接質量，全焊時嚴禁一端焊接到另一端，焊接厚度為10mm，焊接飽滿，表面無渣滓、咬邊、氣孔等，焊接厚度符合設計要求。

(8)格構柱制作完成后，應整齊地堆放在平坦干凈的場地內，格構柱端部位置焊接4根直徑28mm的吊筋(帶吊耳)，吊筋長度應根據場地標高計算確定；分別與4根角鋼端頭雙面焊接15cm，焊縫質量應符合要求。
